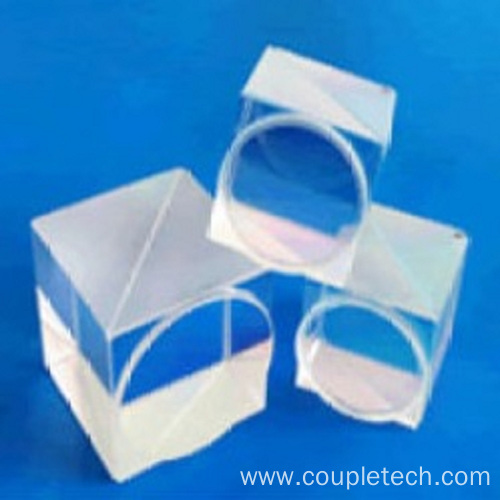

उच्च अलगाव के साथ ऑप्टिकल आइसोलेटर
  • उच्च अलगाव के साथ ऑप्टिकल आइसोलेटरउच्च अलगाव के साथ ऑप्टिकल आइसोलेटर

उच्च अलगाव के साथ ऑप्टिकल आइसोलेटर

उच्च अलगाव उत्पादों के साथ हमारे ऑप्टिकल आइसोलेटर बाजार में लोकप्रिय हैं। ऑप्टिकल आइसोलेटर एक ध्रुवीकरण बीम स्प्लिटर क्यूब (पीबीएस) और क्रिस्टल क्वार्ट्ज से बने एक चौथाई तरंग प्लेट का संयोजन है। घटना प्रकाश को पीबीएस द्वारा रैखिक रूप से ध्रुवीकृत किया जाता है और क्वार्टर वेव प्लेट द्वारा परिपत्र ध्रुवीकरण में परिवर्तित किया जाता है, यह केवल प्रकाश को एक दिशा में यात्रा करने की अनुमति देता है। यदि उभरते हुए बीम का कोई भी भाग वापस आइसोलेटर में परावर्तित होता है, तो क्वार्टर वेव प्लेट परावर्तित बीम को एक रैखिक रूप से ध्रुवीकृत बीम में बदल देगी जो इनपुट बीम के लंबवत है। इस बीम को तब पीबीएस द्वारा अवरुद्ध कर दिया जाता है और यह सिस्टम के इनपुट पक्ष में वापस नहीं आएगा।

जांच भेजें

उत्पाद वर्णन

उच्च अलगाव के साथ ऑप्टिकल आइसोलेटर



उत्पाद विशेषताएं


ब्रैंड:
युगलटेक
सतही गुणवत्ता:
60/40
वेवफ्रंट विरूपण:
<λ/4@632.8nm
एपर्चर साफ़ करें:
>90% केंद्रीय
सामग्री:
BK7 और क्रिस्टल क्वार्ट्ज
आयाम सहिष्णुता:
+/- 0.2 मिमी
समानांतरवाद:
<3 आर्क मिनट्स
एकांत:
>20dB
संचरण:
Tपी>95%, टीएस<1%
प्रतिबिंब:
रुपये>99%, आरपी<5%
एआर कोटिंग:
आर<0.25%@ सभी प्रवेश द्वारों पर केंद्रीय तरंगदैर्ध्य



आपूर्ति की क्षमता और अतिरिक्त जानकारी


पैकेजिंग:
कार्टन पैकिंग
उत्पादकता:
प्रति वर्ष 2000 पीसी
परिवहन:
वायु
उत्पत्ति का स्थान:
चीन
एचएस कोड:
9002909090
भुगतान के प्रकार:
टी/टी
इंकोटर्म:
एफओबी, सीएफआर, सीआईएफ, एफसीए, सीपीटी
डिलीवरी का समय:
तीस दिन



पैकेजिंग और डिलिवरी


बिक्री इकाइयाँ: बैग / बैग

पैकेज का प्रकार: कार्टन पैकिंग






ऑप्टिकल आइसोलेटर एक ध्रुवीकरण बीम स्प्लिटर क्यूब (पीबीएस) और क्रिस्टल क्वार्ट्ज से बनी एक चौथाई वेव प्लेट का एक संयोजन है। घटना प्रकाश को पीबीएस द्वारा रैखिक रूप से ध्रुवीकृत किया जाता है और क्वार्टर वेव प्लेट द्वारा परिपत्र ध्रुवीकरण में परिवर्तित किया जाता है, यह केवल प्रकाश को एक दिशा में यात्रा करने की अनुमति देता है। यदि उभरते हुए बीम का कोई भी भाग वापस आइसोलेटर में परावर्तित होता है, तो क्वार्टर वेव प्लेट परावर्तित बीम को एक रैखिक रूप से ध्रुवीकृत बीम में बदल देगी जो इनपुट बीम के लंबवत है। इस बीम को तब पीबीएस द्वारा अवरुद्ध कर दिया जाता है और यह सिस्टम के इनपुट पक्ष में वापस नहीं आएगा।


एक ऑप्टिकल आइसोलेटर एक ऑप्टिकल तत्व है जो केवल एक दिशा में प्रकाश के संचरण की अनुमति देता है। यह आमतौर पर एक ऑप्टिकल थरथरानवाला में अवांछित प्रतिक्रिया को रोकने के लिए उपयोग किया जाता है, जैसे कि लेजर गुहा। यह एक ब्लॉक ऑप्टिकल फीडबैक है, रैखिक रूप से ध्रुवीकृत प्रकाश के निष्क्रिय अलगाव के साथ, इसमें एक प्रकार का ध्रुवीकरण ऑप्टिक के रूप में उच्च अलगाव है।



आदर्श ऑप्टिकल आइसोलेटर ऑप्टिकल डायोड निर्माता और आपूर्तिकर्ता की तलाश है? आपको रचनात्मक बनाने में मदद करने के लिए हमारे पास सामानों की कीमतों पर एक विस्तृत चयन है। सभी पैसिव मैग्नेटो ऑप्टिक डिवाइस गुणवत्ता की गारंटी हैं। हम ऑप्टिकल कंपोनेंट आइसोलेटर के चीन मूल कारखाने हैं। यदि आपके कोई प्रश्न हैं, तो कृपया बेझिझक हमसे संपर्क करें।
