PCD02 पॉकेल्स सेल ड्राइवर
  • PCD02 पॉकेल्स सेल ड्राइवरPCD02 पॉकेल्स सेल ड्राइवर
  • PCD02 पॉकेल्स सेल ड्राइवरPCD02 पॉकेल्स सेल ड्राइवर
  • PCD02 पॉकेल्स सेल ड्राइवरPCD02 पॉकेल्स सेल ड्राइवर
  • PCD02 पॉकेल्स सेल ड्राइवरPCD02 पॉकेल्स सेल ड्राइवर

PCD02 पॉकेल्स सेल ड्राइवर

हमारे PCD02 POCKELS CELLS DRIVER उत्पाद बाजार में लोकप्रिय हैं। सॉलिड-स्टेट लेजर में इलेक्ट्रो-ऑप्टिकल क्यू-स्विच (पॉकेल्स सेल) के नियंत्रण के लिए उच्च वोल्टेज दालों का उत्पादन। फास्ट एचवी (10 एनएस से कम) एज उत्कृष्ट प्री-और पोस्ट-पल्स कंट्रास्ट सुनिश्चित करता है।

जांच भेजें

उत्पाद वर्णन

PCD02 पॉकेल्स सेल ड्राइवर


उत्पाद विशेषताएं


मॉडल नं.: PCD02

ब्रांड: कपलटेक


आपूर्ति की क्षमता और अतिरिक्त जानकारी


पैकेजिंग:
कार्टन पैकिंग
उत्पादकता:
चीन
परिवहन:
महासागर, भूमि, वायु
उत्पत्ति का स्थान:
जिनान
आपूर्ति की योग्यता:
1000 पीसी
एचएस कोड:
9013901000



पैकेजिंग और डिलिवरी


बिक्री इकाइयाँ: बैग / बैग

पैकेज का प्रकार: कार्टन पैकिंग



आवेदन पत्र:


सॉलिड-स्टेट लेजर में इलेक्ट्रो-ऑप्टिकल क्यू-स्विच (पॉकेल्स सेल) के नियंत्रण के लिए उच्च वोल्टेज दालों का उत्पादन। फास्ट एचवी (10 एनएस से कम) एज उत्कृष्ट प्री-और पोस्ट-पल्स कंट्रास्ट सुनिश्चित करता है।


विशेषताएँ:

एक- तेज एचवी वृद्धि / गिरावट का समय: <10 एनएस


- एचवी पल्स आयाम: 4.0 केवी . तक

â— पल्स दोहराव दर: 1000 हर्ट्ज तक

â— जिटर, सिस्टम इनपुट टू आउटपुट: <1.8ns

- टीटीएल (सीएमओएस) इनपुट सिग्नल की आवश्यकता (3.3/5 वी, ऑप्टो-पृथक)

â— बिल्ट-इन हाई-वोल्टेज स्रोत

- एचवी वोल्टेज नियंत्रण: "एचवी प्रोग्राम" पोटेंशियोमीटर या एनालॉग इनपुट।


विशेष विवरण:

एचवी पल्स आयाम

1.0~4.0

के। वी


उदय / पतन का समय

10

एनएस

लोड कैपेसिटेंस: 10 पीएफ

एचवी पल्स जिटर

1.8

एनएस


रिकवरी टाइम

50

μs


वोल्टेज आपूर्ति

12

ग्राम रक्षा समिति

12 ± 0.5 वी, <150 एमए

एचवी पल्स पुनरावृत्ति दर

0~2000

हर्ट्ज


बाहरी ट्रिगरिंग पल्स आयाम आवश्यकता

3.3–5 वी

V

ऑप्टो पृथक

एचवी पल्स देरी

70~90

एनएस


आयाम

60*35*20

मिमी


परिचालन तापमान

-30 ~ 60

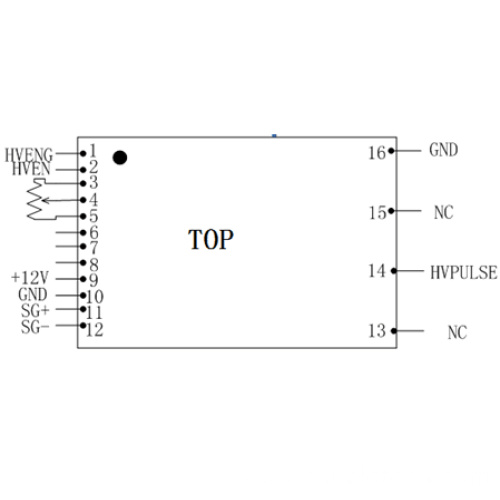

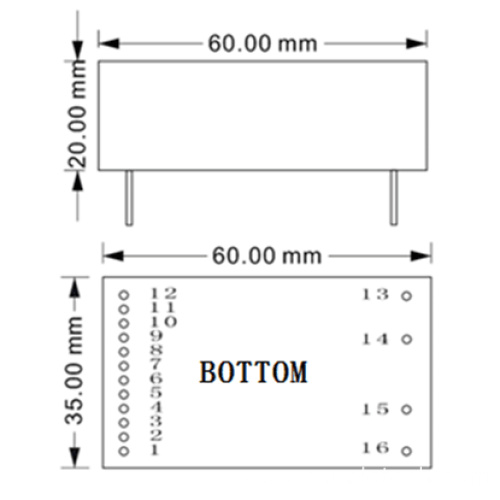

PCD02 की रूपरेखा तैयार करना:



नत्थी करना

पद का नाम

विवरण

1

एन+

उच्च वोल्टेज आउटपुट PIN1PIN2 . द्वारा सक्षम किया गया है

([1" - अक्षम करें, [0" - सक्षम करें)

2

एन

9

+12वी

इनपुट बिजली की आपूर्ति

10

जीएनडी

बिजली की आपूर्ति से वापसी

11

एसजी+

पिन11 पिन12 पर [0" या "1" से चरण QPockels सेल पर स्विच्ड पल्स बनाता है

12

एसजी-

13

एनसी


14

+HVPULSE

क्यू-स्विच इलेक्ट्रोड: एचवी पल्स आउटपुट

15

एनसी


16

जीएनडी

क्यू-स्विच इलेक्ट्रोड: जीएनडी

3

एचवी कार्यक्रम 1


एचवी वोल्टेज नियंत्रण:

[एचवी प्रोग्राम" पोटेंशियोमीटर

4

एचवी कार्यक्रम 2

5

एचवी कार्यक्रम 3

6

एनसी


7

एनसी


8

एनसी


l [0" का अर्थ है तार्किक 0 निम्न स्तर (0V), [1" का अर्थ है तार्किक 1 उच्च स्तर (3.3/5V)

एल [एनसी" का अर्थ है कोई कनेक्शन नहीं


विद्युत ब्लॉक-आरेख:

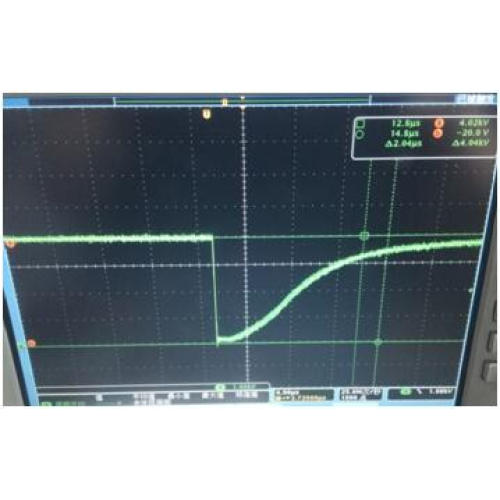

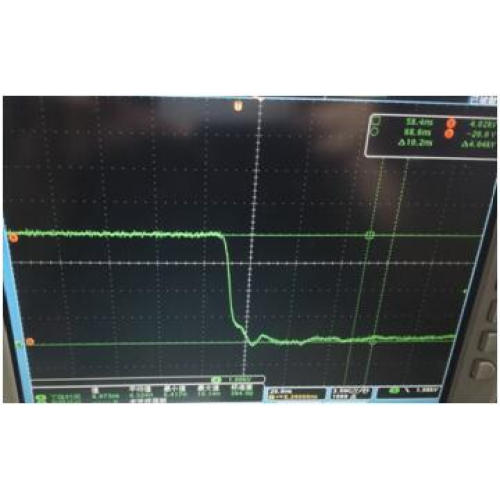

विशिष्ट आउटपुट:



PCD02 का डेमो बोर्ड:
